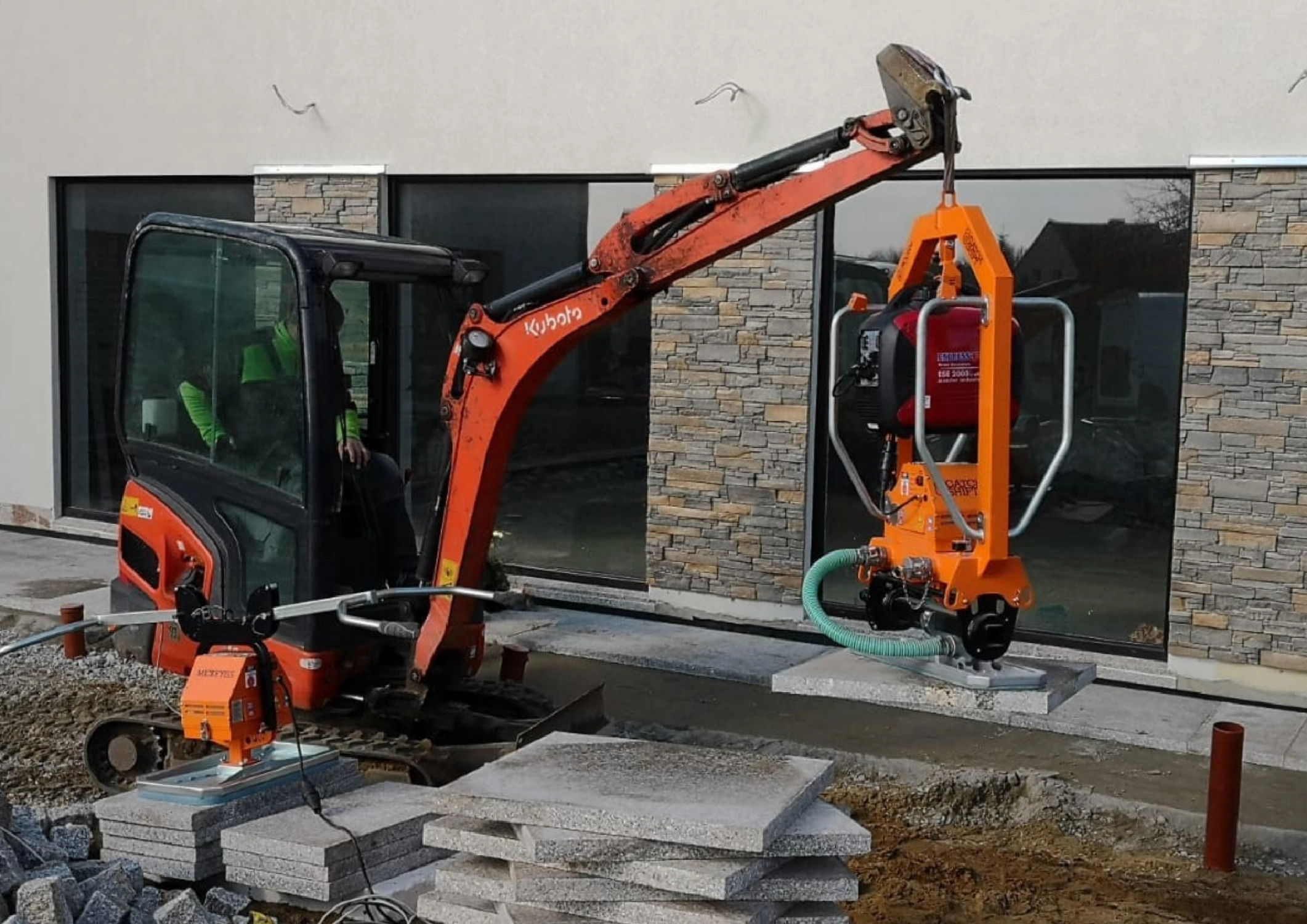

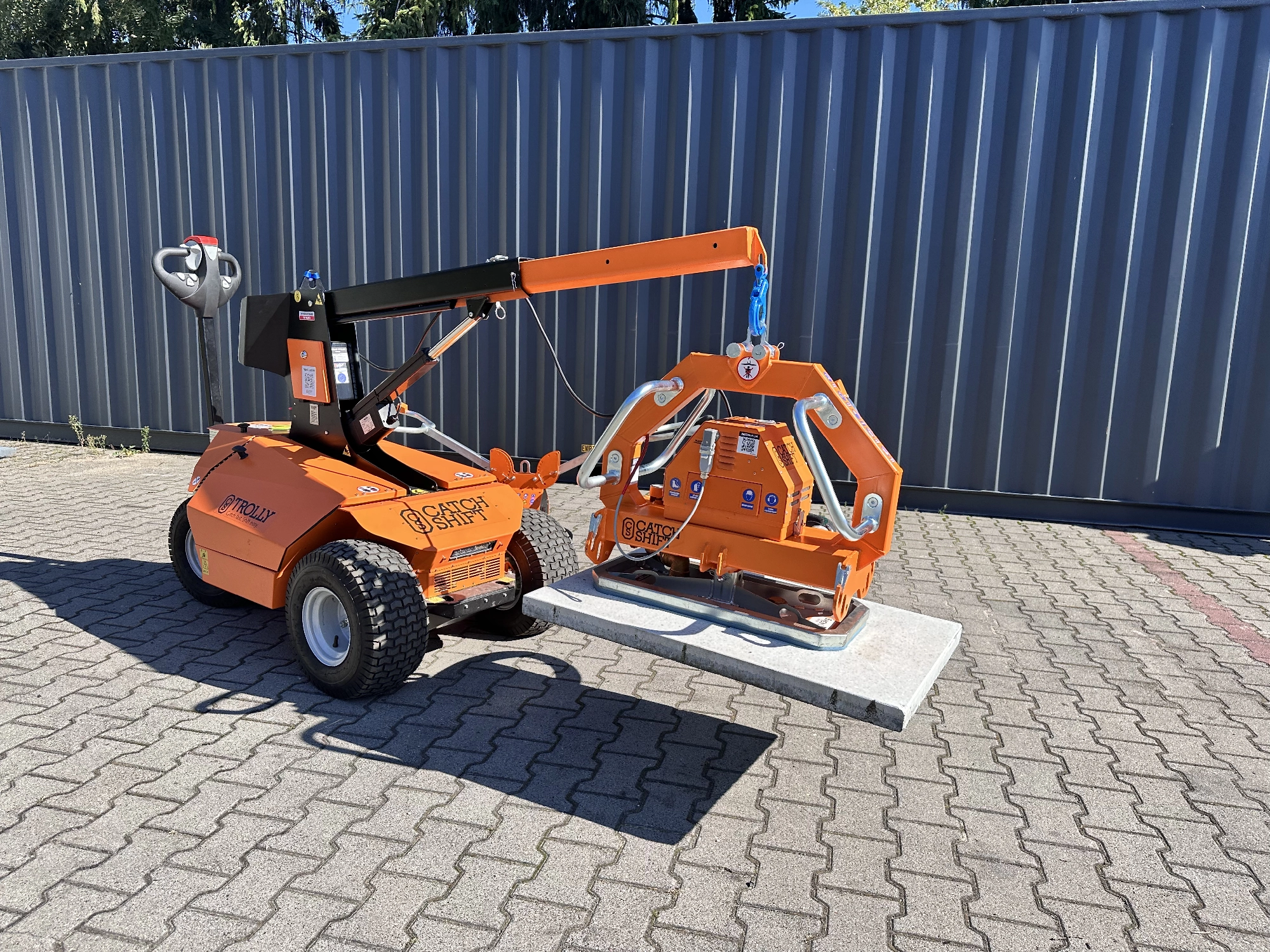

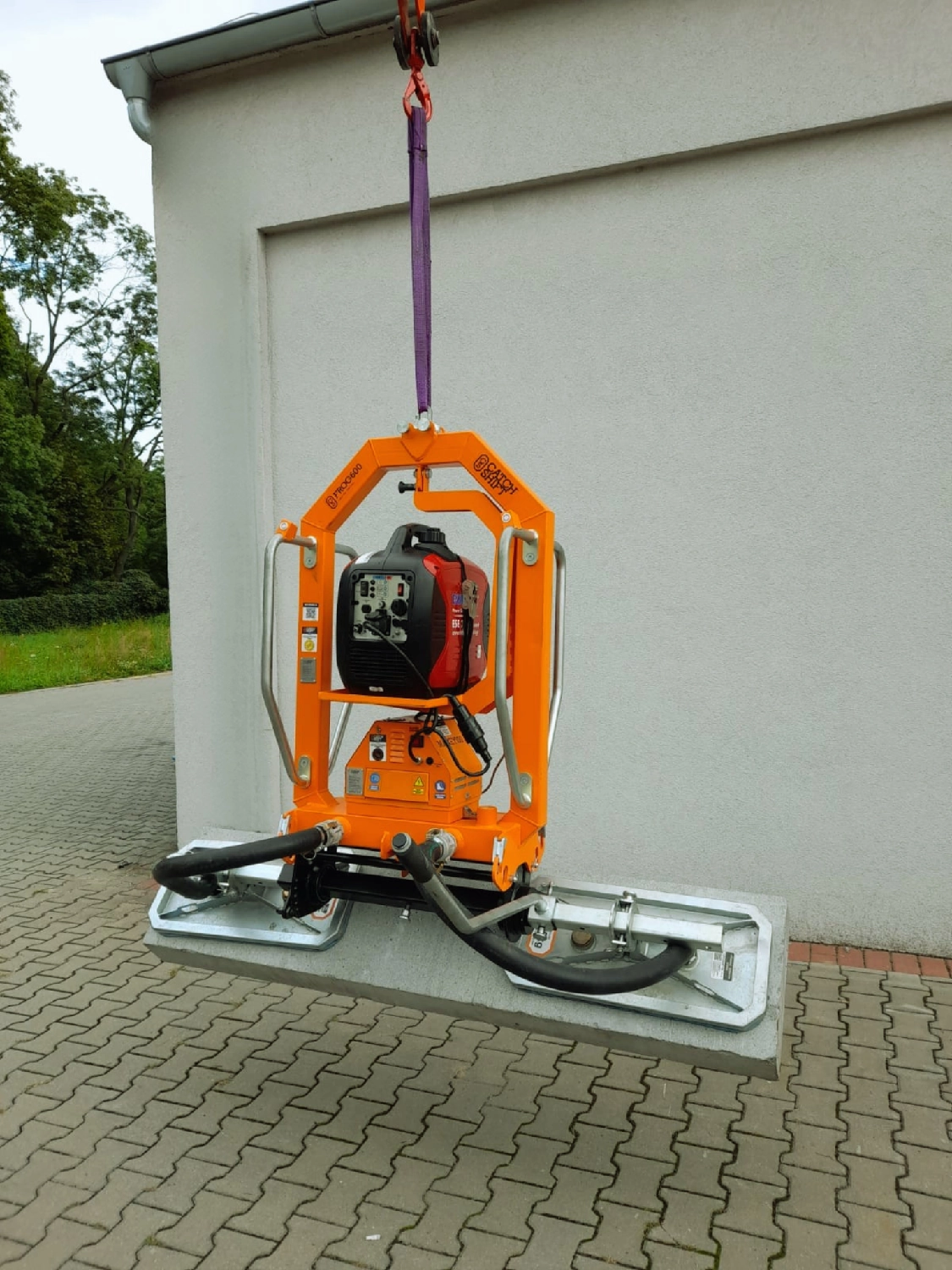

Chwytak próżniowy do płyt betonowych FROG 600
Układaj ciężkie elementy szybciej, dokładniej i bez uszkodzeń.

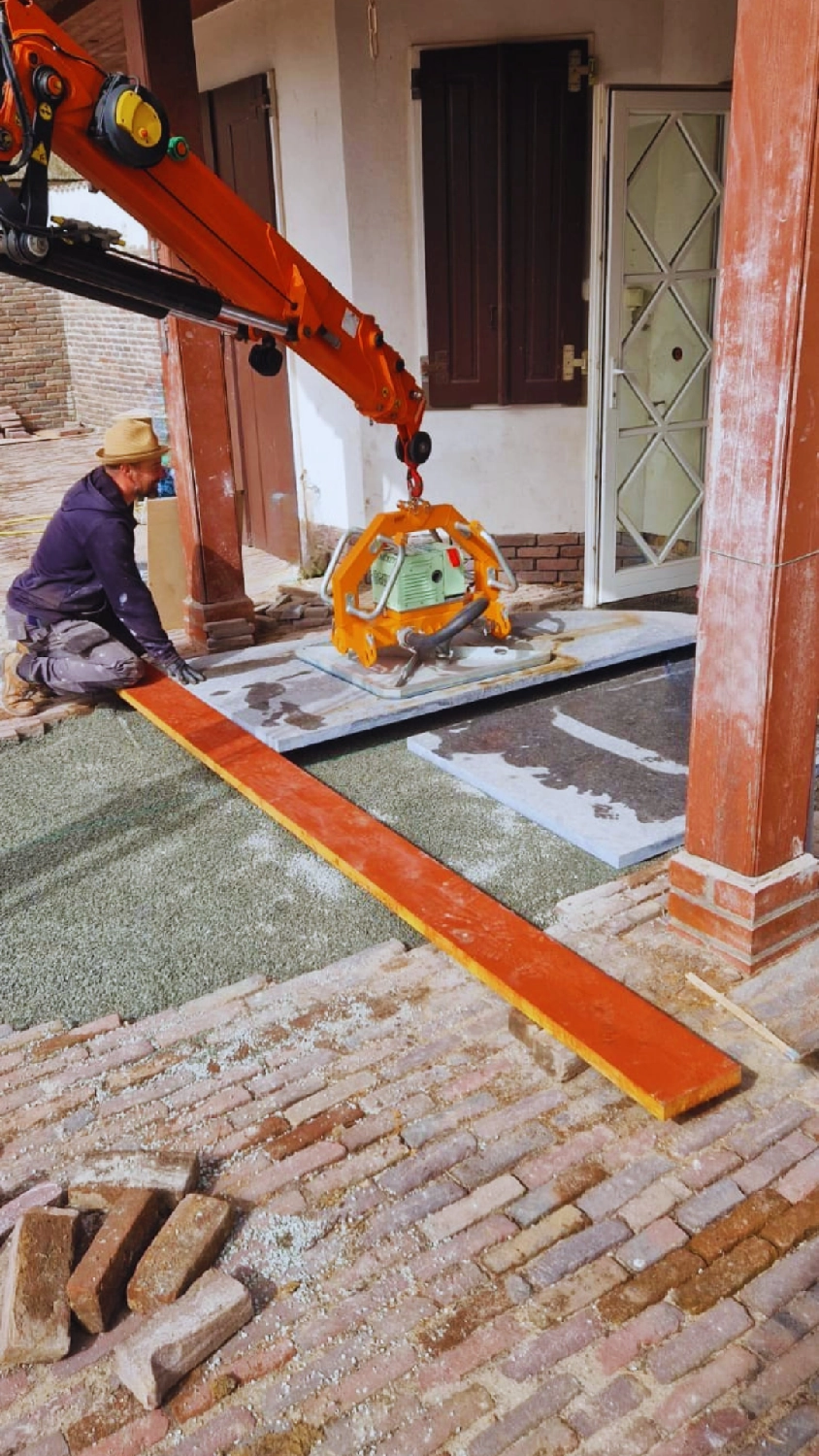

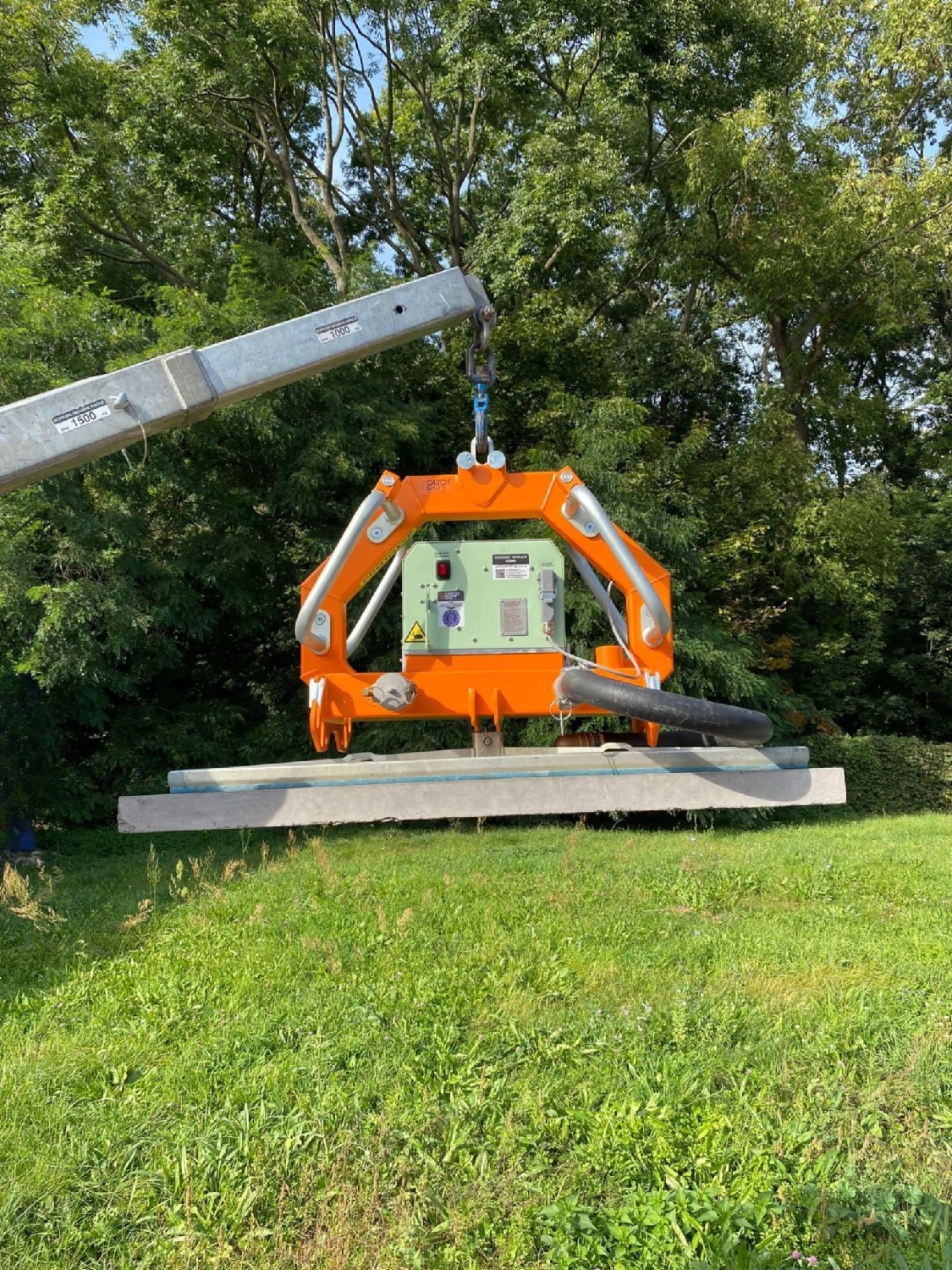

FROG to chwytak próżniowy do płyt betonowych, krawężników i prefabrykatów o masie do 600 kg. Został zaprojektowany do precyzyjnego układania ciężkich elementów, szczególnie tam, gdzie liczy się estetyka, kontrola nad ładunkiem i swobodny dostęp do bocznych krawędzi. Chwyt próżniowy działa od góry, dlatego nie trzeba stosować pasów, haków ani zacisków obejmujących element po bokach. Dzięki temu płyty można układać dokładnie przy sobie, bez ryzyka uszkodzenia krawędzi podczas podnoszenia. Seria FROG obejmuje trzy konfiguracje: FROG 600, FROG 600 MINI oraz FROG TOWER do bardziej wymagających, przepuszczalnych materiałów.
Parametry techniczne
- Typ urządzenia: chwytak próżniowy do płyt betonowych i prefabrykatów
- Udźwig maksymalny: do 600 kg, zależnie od konfiguracji przyssawek
- Próżnia: wytwarzana przez turbinę
- Maksymalne podciśnienie: -0,4 bar
- Przechylanie elementu: do 45°, zależnie od konfiguracji
- Zabezpieczenia dodatkowe: możliwość montażu pasów lub łańcuchów zabezpieczających
- Zastosowanie: płyty betonowe, krawężniki, stopnie, prefabrykaty, elementy małej architektury
- Gwarancja: 12 miesięcy, możliwość przedłużenia
- Norma bezpieczeństwa: EN 13155
Opinie z Google
Sprawdź, co klienci mówią o Catchshift
Dostępne komponenty
Wybierz komponent, aby zobaczyć szczegóły
-
Agregat prądotwórczy
-
Przyssawka 25×90(FROG)
-
Przyssawka 30×65(FROG)
-
Przyssawka 25×120(FROG)
-
Przyssawka 45×45(FROG)
-
Przyssawka 35×115(FROG)
-
Przyssawka 45×85(FROG)
-
Belka dla FROG
-
Łańcuchy do połączenia przyssawki
Dobierzemy urządzenie do Twojego materiału
Podaj specyfikację materiału jaki podnosisz, a my dobierzemy odpowiednie urządzenie.
Najważniejsze zalety
Bezfugowe układanie płyt betonowych
Chwyt próżniowy od góry eliminuje pasy i zaciski po bokach ładunku. Wszystkie krawędzie pozostają dostępne, co umożliwia precyzyjne, estetyczne układanie elementów bez zachowania szczelin.
Szybszy montaż elementów betonowych
Przyssanie i zwolnienie ładunku trwa około 1 sekundy, co znacząco skraca czas montażu każdej płyty.
Mniej ludzi i większa wydajność
Do pracy wystarczy 1 operator i maszyna dźwigowa – bez ręcznego podpinania zawiesi.
Precyzyjne ustawianie elementów – pochył do 45°
Możliwość pochyłu ładunku (w konfiguracji z belką) ułatwia dokładne osadzenie prefabrykatów w miejscu montażu.
Brak uszkodzeń krawędzi płyt
Podnoszenie próżniowe ogranicza punktowe naciski na powierzchnię płyt, nie uszkadzając ich.
FROG 600, FROG 600 MINI czy FROG TOWER — który model wybrać?
| Cecha | FROG 600 | FROG 600 MINI | FROG TOWER |
| Udźwig | do 600 kg | do 600 kg | do 600 kg |
| Masa urządzenia | 52 kg | 34 kg | 87 kg |
| Zasilanie bateryjne | tak, w konfiguracji z E-Mickey | tak, w konfiguracji z E-Mickey | nie |
| Zasilanie 3 × 230 V | nie | nie | tak |
| Konfiguracja do materiałów o dużej przepuszczalności | nie | nie | tak |
| Liczba turbin | zależnie od konfiguracji | zależnie od konfiguracji | 3 turbiny |
| Przechylanie elementu | do 45° | do 45° | zależnie od konfiguracji |
Zastosowanie chwytaka próżniowego FROG

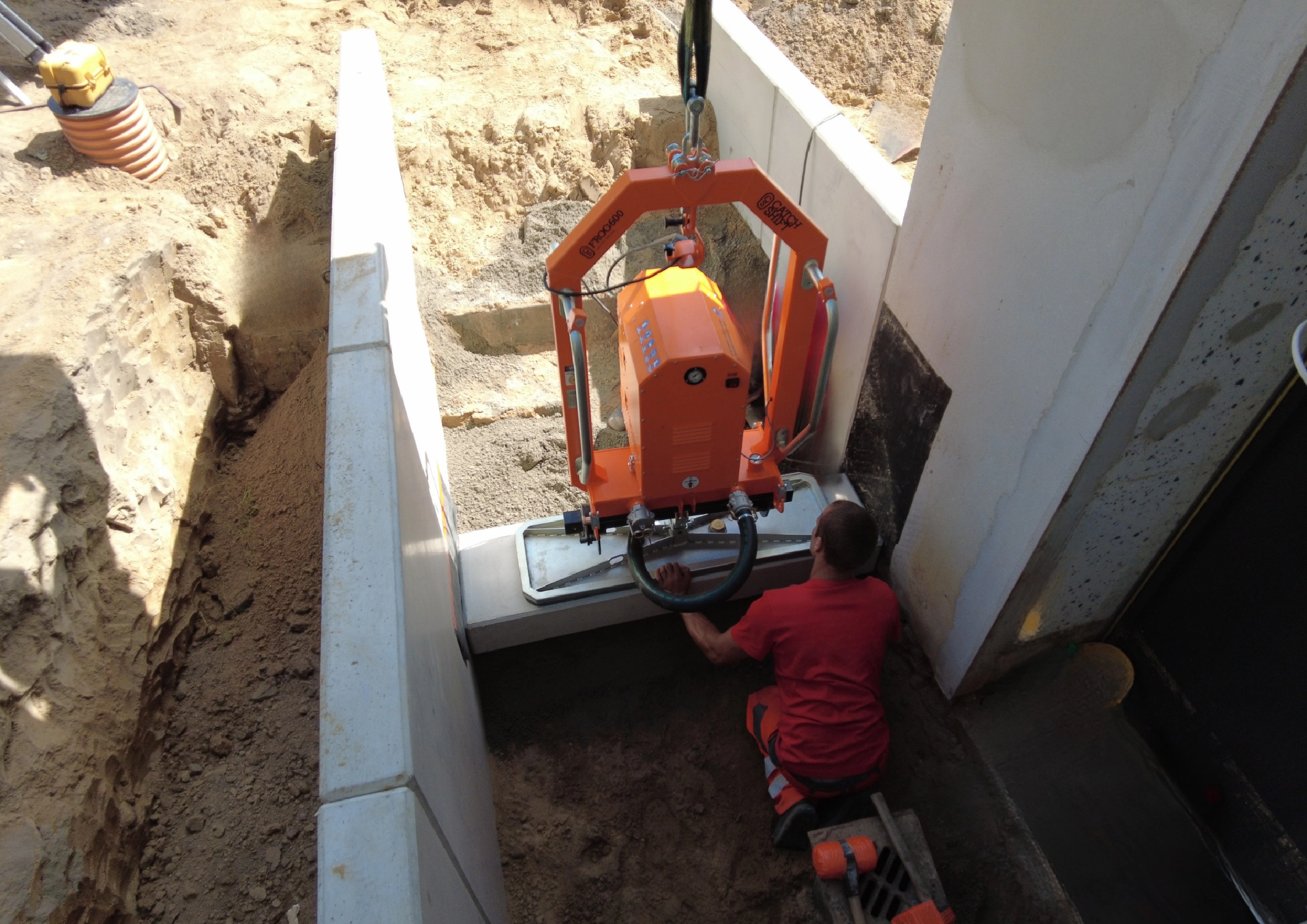

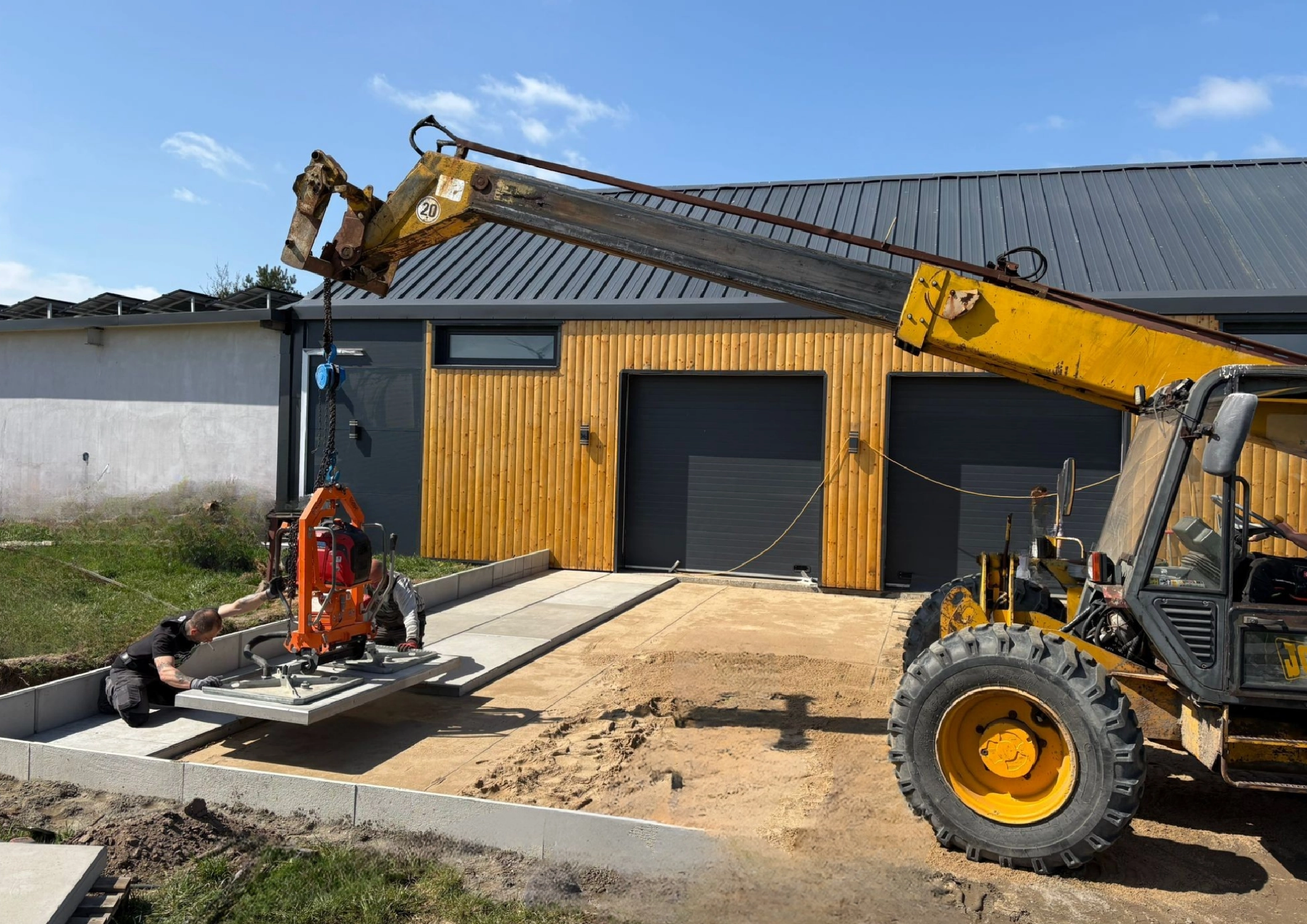

FROG 600, FROG 600 MINI i FROG TOWER sprawdzają się przy montażu elementów betonowych, które wymagają precyzyjnego ułożenia i ochrony krawędzi. Typowe zastosowania:- płyty betonowe, tarasowe i chodnikowe,
- prefabrykaty betonowe do 600 kg,

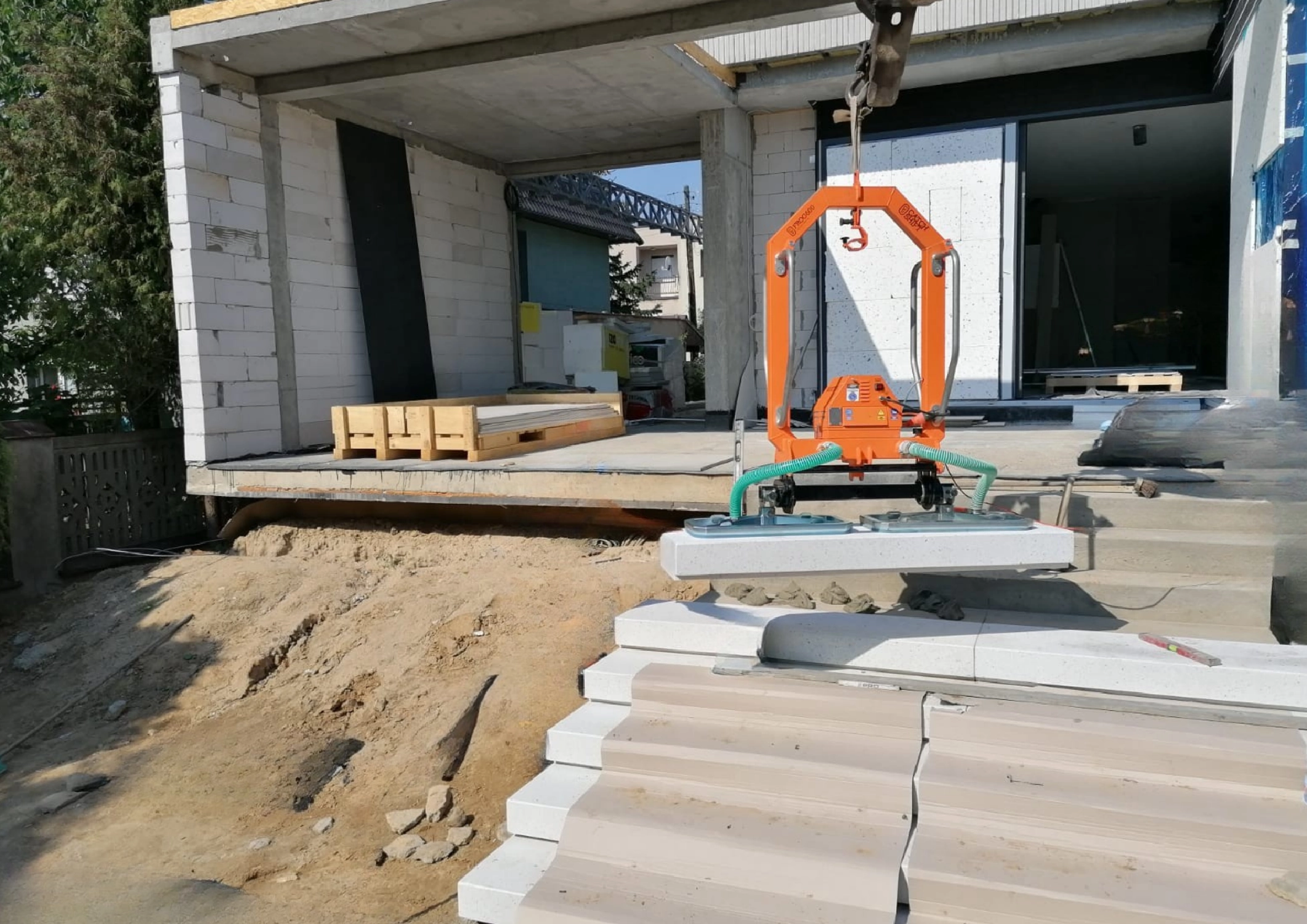

- schody i stopnice,
- krawężniki,
- elementy małej architektury,
- płyty parkingowe i drogowe,
- tymczasowe płyty dojazdowe,
- prace wymagające dokładnego układania elementów przy sobie.
Chwytak próżniowy do płyt betonowych — co daje FROG na budowie?
Bezfugowe układanie płyt betonowych
Chwyt od góry pozostawia boczne krawędzie wolne, dlatego element można dosunąć dokładnie do kolejnej płyty. Efekt: łatwiejsze układanie „na styk”Szybszy montaż elementów
Przyssanie i zwolnienie ładunku trwa około 1 sekundy. Efekt: krótszy czas pracy przy każdej płycie i sprawniejszy montaż powtarzalnych elementów.Mniej osób przy jednym elemencie
Do pracy wystarczy operator maszyny dźwigowej i odpowiednio dobrany chwytak. Efekt: mniej ręcznego podpinania zawiesi, poprawiania pasów i pracy fizycznej przy ładunku.Precyzyjne ustawianie prefabrykatów
Możliwość przechylenia elementu do 45° ułatwia jego osadzenie w miejscu montażu. Efekt: większa kontrola nad położeniem płyty, krawężnika lub stopnia.Ochrona krawędzi płyt
FROG nie obejmuje elementu pasami ani zaciskami po bokach. Efekt: mniejsze ryzyko wyszczerbień, otarć i uszkodzeń widocznych krawędzi.Jak działa FROG?

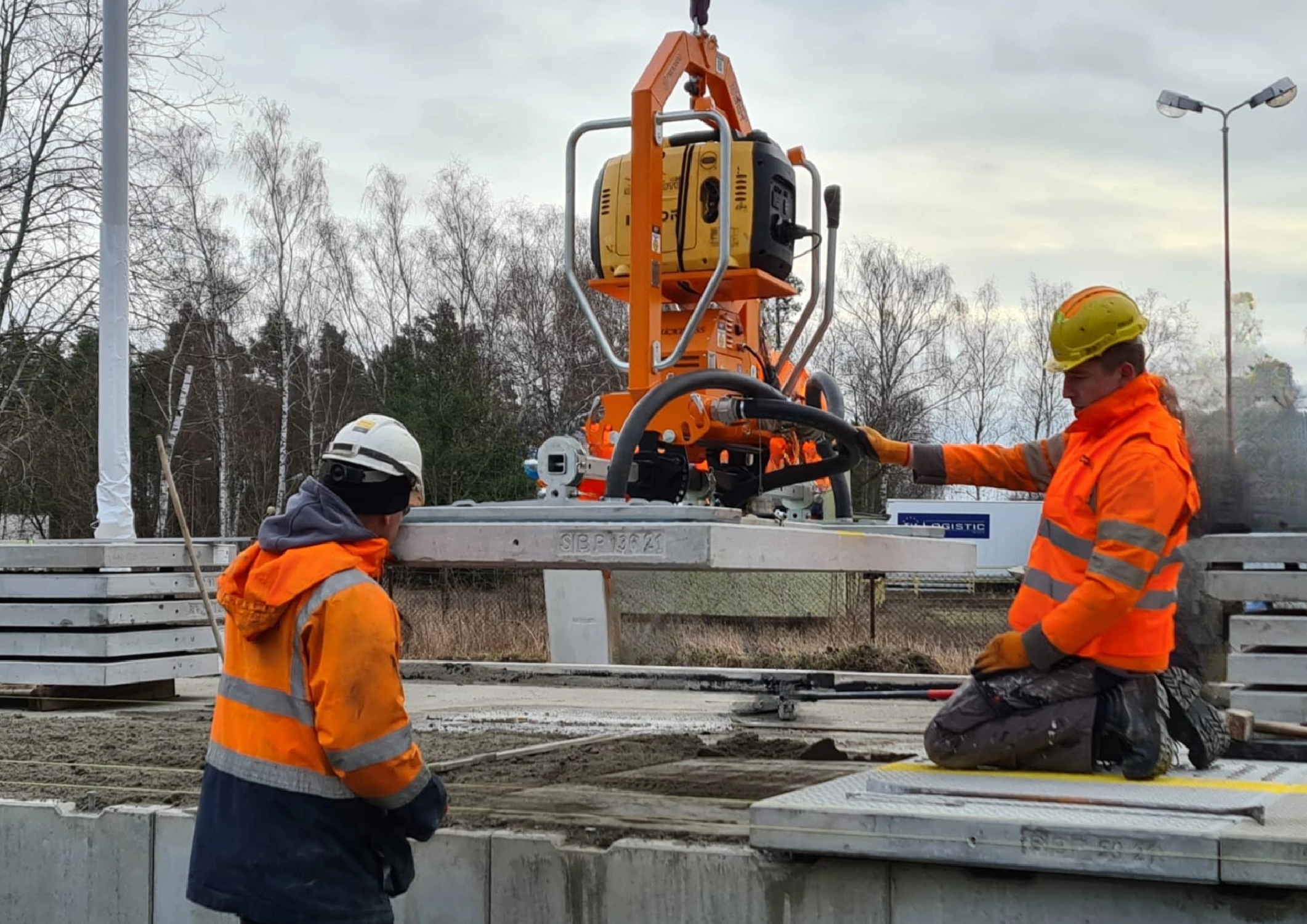

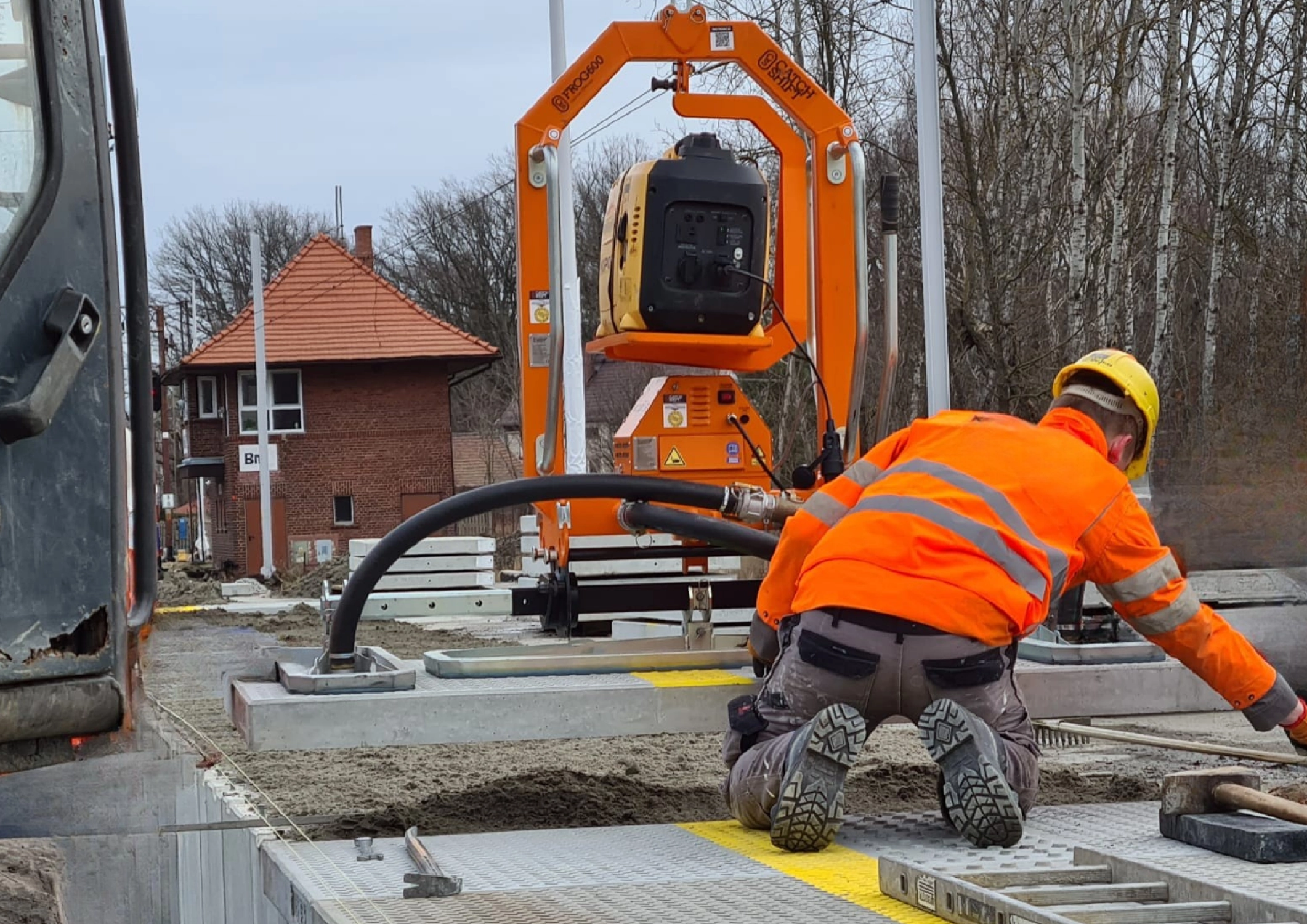

FROG przysysa element od góry za pomocą turbiny próżniowej. Po uzyskaniu odpowiedniego podciśnienia operator może podnieść płytę, przenieść ją i ułożyć w docelowym miejscu. Taki sposób pracy jest szczególnie przydatny przy płytach betonowych i prefabrykatach, których nie da się wygodnie obejmować pasami lub które muszą być układane blisko siebie. W zależności od wybranej konfiguracji urządzenie może być zasilane z sieci, agregatu, baterii albo układu 3 × 230 V w wersji TOWER.FROG — do precyzyjnego układania ciężkich płyt
FROG to rozwiązanie dla firm, które układają ciężkie płyty betonowe, krawężniki, stopnie i prefabrykaty, a jednocześnie chcą ograniczyć pracę na pasach, poprawki i ryzyko uszkodzeń. Dzięki różnym konfiguracjom można dobrać urządzenie do typowych płyt betonowych, lżejszych prac montażowych albo materiałów o większej przepuszczalności.
Częste pytania
Czy chwytak próżniowy FROG umożliwia bezfugowe układanie płyt?
Tak. Chwyt od góry pozostawia boczne krawędzie wolne, dzięki czemu płyty można dokładnie dosuwać do siebie.
Czym różni się FROG 600 od FROG 600 MINI?
Oba modele mają udźwig do 600 kg, ale różnią się masą i gabarytem. FROG 600 MINI jest lżejszy i wygodniejszy tam, gdzie liczy się kompaktowa budowa.
Kiedy wybrać FROG TOWER?
FROG TOWER jest przeznaczony do materiałów o większej przepuszczalności. Wykorzystuje konfigurację z trzema turbinami i zasilanie 3 × 230 V.
Czy FROG może być zasilany bateryjnie?
Tak, w odpowiedniej konfiguracji z E-Mickey.
Czy mogę przetestować chwytak FROG przed zakupem?
Tak. Możliwy jest test na budowie lub wynajem urządzenia.
Jaką normę bezpieczeństwa spełnia FROG?
Chwytaki FROG są projektowane zgodnie z normą EN 13155.
