Chwytak próżniowy BEAR 6000
Kontrolowany montaż ciężkich prefabrykatów bez pasów, szczypiec i uszkadzania krawędzi.
BEAR 6000 to przemysłowy chwytak próżniowy do podnoszenia, przemieszczania i montażu prefabrykatów betonowych o masie do 6000 kg. Urządzenie współpracuje z dźwigami, suwnicami, ładowarkami teleskopowymi i wózkami widłowymi. Sprawdza się tam, gdzie potrzebny jest stabilny chwyt od góry, precyzyjne ustawienie elementu i powtarzalny proces pracy z ciężkimi prefabrykatami. BEAR 6000 nie jest gotowym zestawem uniwersalnym. Konfiguracja urządzenia, liczba przyssawek, typ belki i sposób adaptacji do nośnika są dobierane do realnych elementów, z którymi pracuje klient.
Parametry techniczne
- Udźwig maksymalny: do 6000 kg
- Typ pompy: olejowa
- Wydajność pompy: do 106 m³/h
- Maksymalne podciśnienie: –0,95 bar
- Zasilanie: spalinowe lub elektryczne 400 V
- Masa urządzenia: ok. 250 kg, zależnie od konfiguracji
- Zastosowanie: prefabrykaty betonowe, płyty, elementy infrastrukturalne
- Nośniki: dźwig, suwnica, ładowarka teleskopowa, wózek widłowy
- Normy i oznaczenia: EN 13155, CE
- Gwarancja: 12 miesięcy, możliwość przedłużenia do 36 miesięcy
Opinie z Google
Sprawdź, co klienci mówią o Catchshift
Dostępne komponenty
Wybierz komponent, aby zobaczyć szczegóły
-
Adaptacja na widły dla BEAR6000
-
Belka dla BEAR6000 (długość 3metry)
-
Łańcuchy do połączenia przyssawki
-
Uchwyt (belka-ssawka) dla BEAR6000
-
Uchwyt górny dla BEAR6000
-
Uchwyt (BEAR i WOLF) maszyna-ssawka
-
Przyssawka (BEAR i WOLF) 100x70, max 1700 kg
-
Przyssawka (BEAR i WOLF) 100x50, max 1200 kg
-
Przyssawka (BEAR i WOLF) 80x40, max 700 kg
-
Przyssawka (BEAR i WOLF) 50x30, max 300 kg
-
Przyssawka (BEAR i WOLF) 60x15, max 130 kg
-
Przyssawka 25x100 (WOLF i BEAR)
-
Przyssawka kątowa do krawężników do 290 kg (70x18
Dobierzemy urządzenie do Twojego materiału
Podaj specyfikację materiału jaki podnosisz, a my dobierzemy odpowiednie urządzenie.
Najważniejsze zalety
Udźwig do 6000 kg
BEAR 6000 został zaprojektowany do pracy z ciężkimi prefabrykatami betonowymi, których masa i gabaryt wymagają stabilnego, kontrolowanego chwytu. Efekt: można bezpieczniej podnosić i ustawiać elementy, które są zbyt ciężkie dla lekkich chwytaków lub klasycznych metod montażu.
Chwyt od góry
Próżnia działa na górnej powierzchni prefabrykatu, dzięki czemu boki elementu pozostają wolne. Efekt: łatwiej dosuwać prefabrykaty do siebie, pracować przy krawędziach i unikać problemów typowych dla pasów lub szczypiec.
Wysoka wydajność pompy
Pompa o wydajności do 106 m³/h pozwala pracować także z wybranymi elementami o większej porowatości. Efekt: urządzenie można skonfigurować do betonu wibroprasowanego, powierzchni piaskowanych, płomieniowanych lub prefabrykatów z mikrokanalikami.
Dwie wersje zasilania
BEAR 6000 może występować w wersji spalinowej lub elektrycznej 400 V. Efekt: wersja spalinowa sprawdza się w terenie, a elektryczna w halach, zakładach prefabrykacji i przy pracy pod suwnicą.
Modułowa konfiguracja
Belka, liczba przyssawek, ich wymiary i sposób podwieszenia są dobierane do konkretnego zastosowania. Efekt: klient otrzymuje urządzenie dopasowane do swoich prefabrykatów, a nie przypadkowy zestaw „do wszystkiego”.
Bezpieczeństwo pracy
System obejmuje sygnalizację optyczną i akustyczną spadku próżni, wskaźniki podciśnienia oraz możliwość zastosowania dodatkowych zabezpieczeń. Efekt: operator ma czas na kontrolowane odłożenie ładunku, jeśli parametry pracy spadną poniżej bezpiecznego poziomu.
Zastosowanie chwytaka próżniowego BEAR 6000
BEAR 6000 jest przeznaczony do prac, w których klasyczne zawiesia, pasy lub szczypce ograniczają precyzję, utrudniają dostęp do krawędzi prefabrykatu albo zwiększają ryzyko uszkodzenia elementu. Typowe zastosowania:| Obszar pracy | Przykładowe elementy |
| Budownictwo prefabrykowane | płyty stropowe, płyty żerańskie, elementy strunobetonowe |

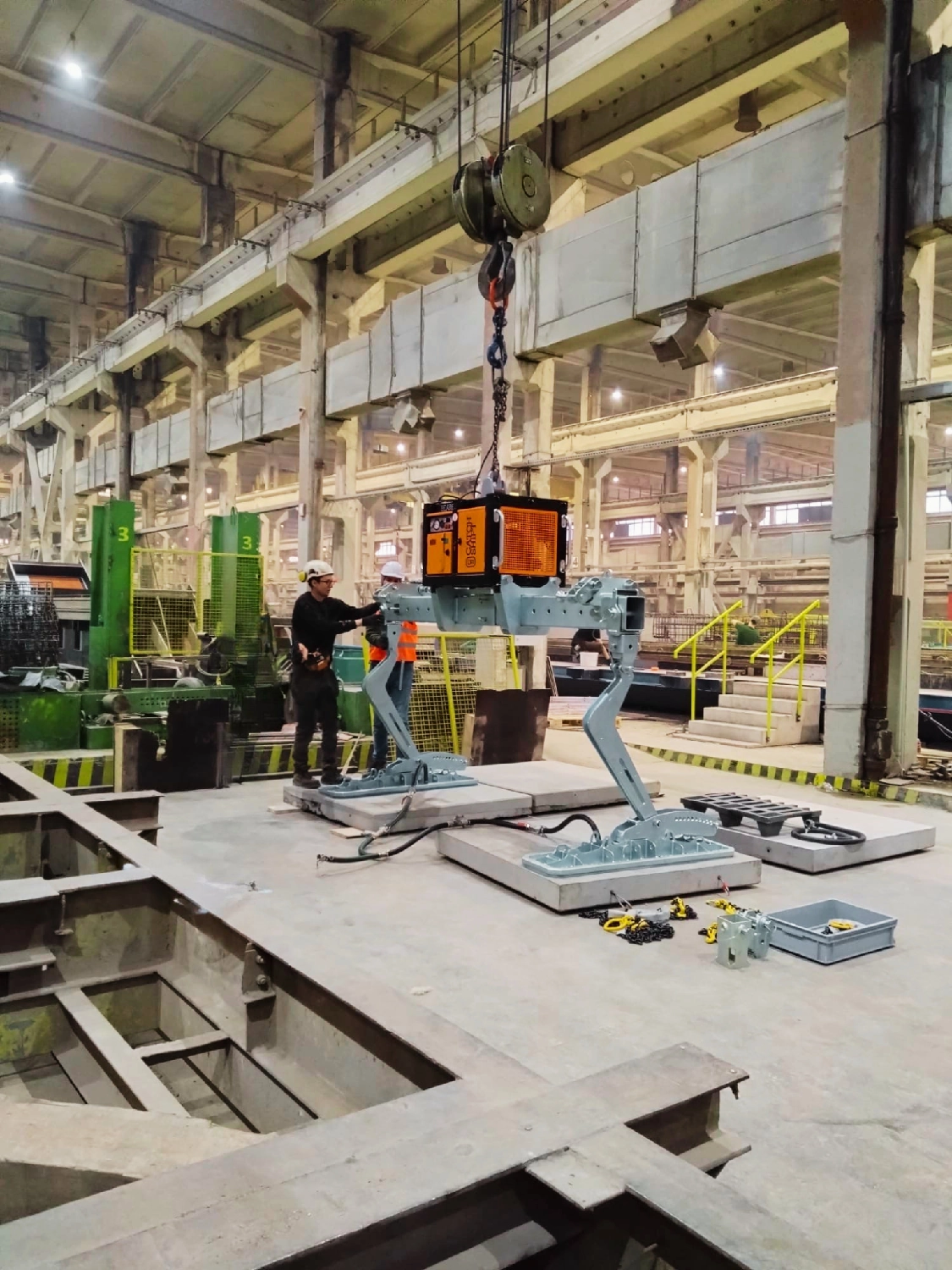

| Produkcja prefabrykatów | wyciąganie elementów z form, transport między etapami produkcji |
| Infrastruktura | płyty drogowe, elementy melioracyjne, przepusty, kręgi |
| Architektura betonowa | wielkogabarytowe prefabrykaty o wymaganej estetyce powierzchni |

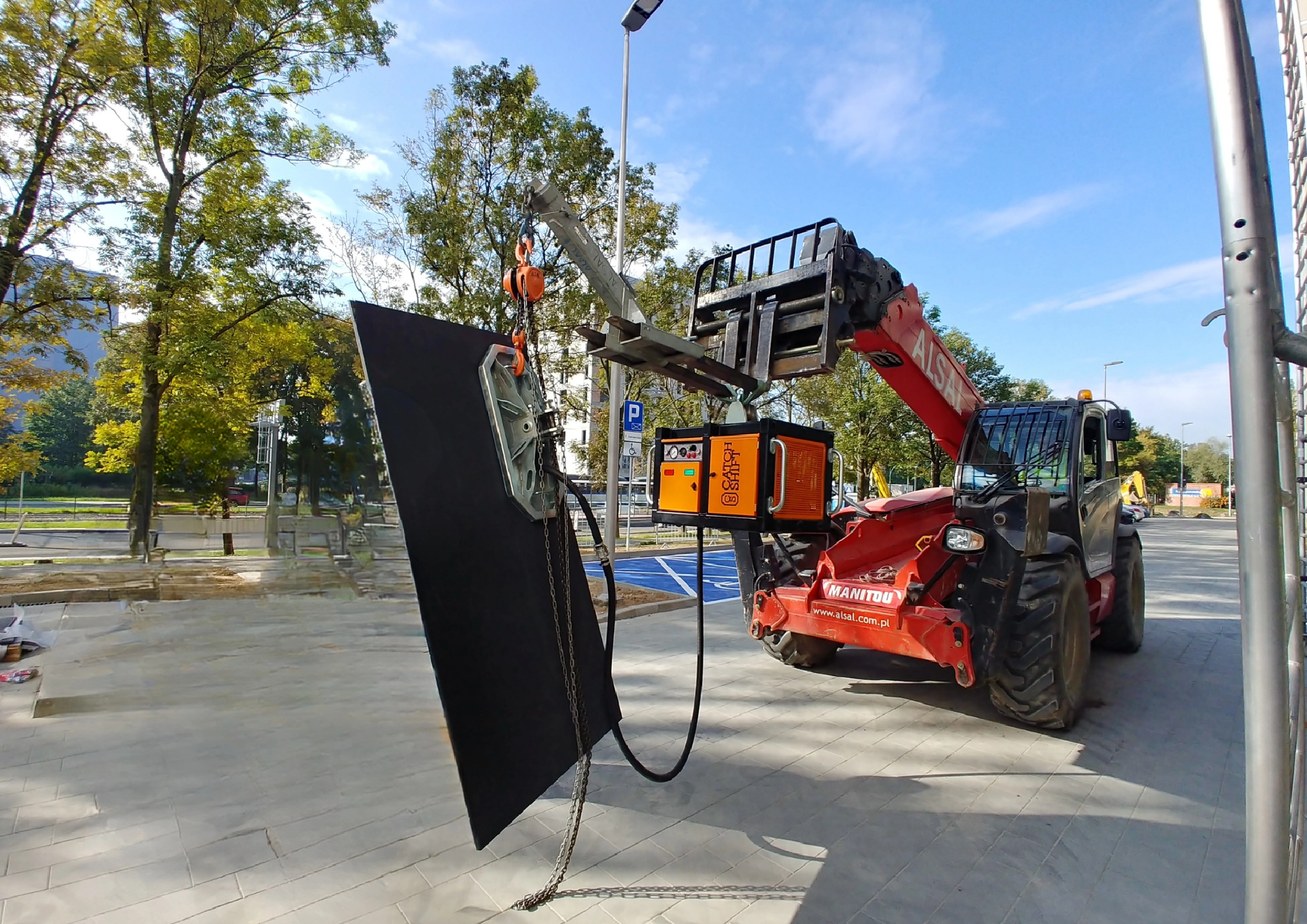

| Montaż specjalny | elementy wymagające pracy w pionie przy zastosowaniu ramienia pionującego |
Jak działa BEAR 6000?
Chwytak przysysa prefabrykat od góry, a następnie umożliwia jego podniesienie, przemieszczenie i ustawienie w miejscu montażu. Czas przyssania wynosi około 1 sekundy, co pozwala utrzymać płynny cykl pracy. Chwyt od góry daje przewagę szczególnie wtedy, gdy element musi zostać dokładnie dosunięty do innego prefabrykatu albo gdy boczne krawędzie muszą pozostać dostępne podczas montażu. Przy zastosowaniu ramienia pionującego BEAR 6000 może być wykorzystywany także do pracy z elementami ustawianymi w pionie.Wersje zasilania
| Wersja | Kiedy wybrać |
| Spalinowa | na otwarte place budowy, do pracy w terenie i wszędzie tam, gdzie nie ma stałego dostępu do zasilania |
| Elektryczna 400 V | do hal produkcyjnych, zakładów prefabrykacji, pracy pod suwnicą i w pomieszczeniach zamkniętych |
Praca z betonem porowatym i specjalnym
Dzięki wysokiej wydajności pompy BEAR 6000 może być dobierany do pracy z bardziej wymagającymi powierzchniami, takimi jak beton wibroprasowany, elementy piaskowane, płomieniowane, prefabrykaty o podwyższonej porowatości czy elementy z mikrokanalikami. Warunkiem jest odpowiedni dobór przyssawek, belki i konfiguracji urządzenia. Dlatego przed dostawą analizujemy rodzaj prefabrykatów, ich powierzchnię, masę, wymiary oraz sposób montażu.Konfiguracja i adaptacja do nośników
BEAR 6000 może zostać przygotowany do pracy z różnymi nośnikami i systemami podwieszenia. Możliwe konfiguracje obejmują:- belki do pracy z wieloma przyssawkami,
- przyssawki o różnych wymiarach i nośnościach,
- adaptację do dźwigu, suwnicy, wózka widłowego lub ładowarki teleskopowej,
- możliwość oddzielenia zespołu przyssawek od podstawy urządzenia przy pracy w ograniczonej przestrzeni.
